油浸式变压器

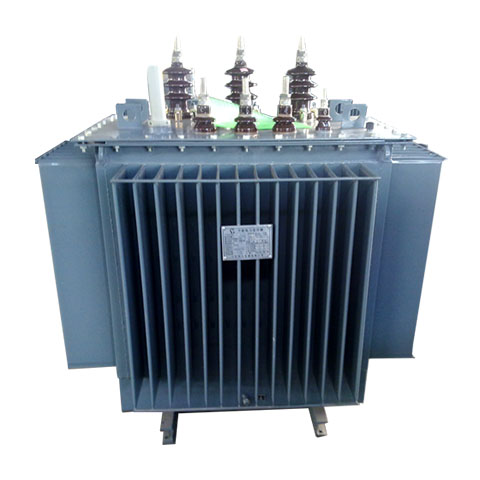

S11-M型叠铁芯配电变压器

S11、10KV级低损耗电力变压器执行标准GB1094《电力变压器》和GB/T6451《三相油浸式电力变压器技术参数和要求》。

  S11是三相油浸式R型、阶梯型卷铁心配电变压器。阶梯型三柱内外框卷制结构,均在最外层点焊不绑扎。铁心材料选用DQ133-30(9型)、30ZH120(11型)、23ZH90(13型)等冷轧硅钢片,实际生产中使用的铁心材料不低于图样要求。铁心为无接缝连续卷制而成。R型铁心片宽保证铁心截面为圆形,阶梯型铁心为多级片宽卷制而成。铁心卷铁成型后进行真空退火,消除了应力,降低了损耗。

  S11、10KV级低损耗电力变压器采用全密封波纹油箱结构,变压器油和周围空气不接触,因此变压器油不会吸收外界水分,从而不会降低绝缘强度;另外因氧气无法进入油箱,从而避免了绝缘材料的老化,提高了该产品的使用寿命,同时也提高了社会效益。


在线咨询全国热线
18053001082

S11、10KV级低损耗电力变压器说明:

  S11、10KV级低损耗电力变压器执行标准GB1094《电力变压器》和GB/T6451《三相油浸式电力变压器技术参数和要求》。

  S11是三相油浸式R型、阶梯型卷铁心配电变压器。阶梯型三柱内外框卷制结构,均在最外层点焊不绑扎。铁心材料选用DQ133-30(9型)、30ZH120(11型)、23ZH90(13型)等冷轧硅钢片,实际生产中使用的铁心材料不低于图样要求。铁心为无接缝连续卷制而成。R型铁心片宽保证铁心截面为圆形,阶梯型铁心为多级片宽卷制而成。铁心卷铁成型后进行真空退火,消除了应力,降低了损耗。

  S11、10KV级低损耗电力变压器采用全密封波纹油箱结构,变压器油和周围空气不接触,因此变压器油不会吸收外界水分,从而不会降低绝缘强度;另外因氧气无法进入油箱,从而避免了绝缘材料的老化,提高了该产品的使用寿命,同时也提高了社会效益。

  技术特点:

  节能:S11型比GB/T6451空载损耗平均降低30%,负载损耗平均降低25%,运行费用平均下降20%。

  使用寿命长:变压器油箱采用全密封结构,油箱与箱沿可用螺栓联接或焊死,变压器油不与空气接触延长了使用寿命。

  运行可靠性高:油箱密封有关零部件进行改进,增加了可靠性,提高工艺水平以保证密封的可靠性。

  占地面积小:S9-M、S11-M系列变压器油箱采用波纹板式散热器,当油温变化时波纹板热胀冷缩可取代储油柜的作用,波纹板式油箱外形美观,占地面积小。


型号 Type额定容量 (kVA)联结组标号电压组合空载电流空载损耗负载损耗短路阻抗重量(kg)
高压kV高压分接范围低压kVkW(75℃)kW油重总重
S11-M-3030Yyno 或 Dyn11  6 6.3 10 10.5 11  ±5% 或 ±2×2.5%0.42.10.100.604.075335
S11-M-50502.00.130.874.090430
S11-M-63631.90.151.044.096465
S11-M-80801.80.181.254.0112580
S11-M-1001001.60.201.504.0150710
S11-M-1251251.50.241.804.0140760
S11-M-1601601.40.282.204.0160880
S11-M-2002001.30.342.604.01901050
S11-M-2502501.20.403.054.02201240
S11-M-3153151.00.483.654.02801504
S11-M-4004001.00.574.304.03101725
S11-M-5005001.00.685.154.03651940
S11-M-6306300.90.816.204.54352410
S11-M-8008000.80.987.504.55002810
S11-M-100010000.71.1510.34.56103500
S11-M-125012500.61.3612.04.57304100
S11-M-160016000.61.6414.54.58504500
S11-M-200020000.42.1017.84.59805440
S11-M-250025000.322.5020.74.511805900
