油浸式变压器

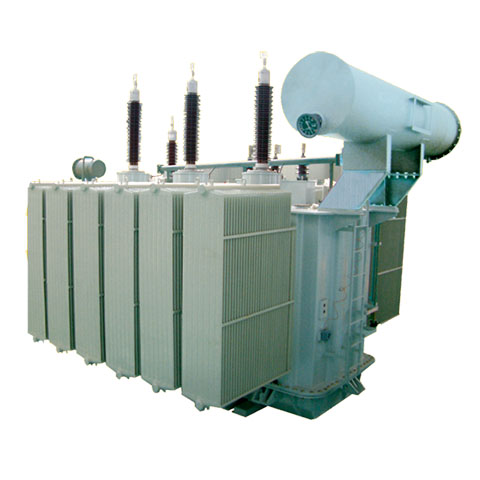

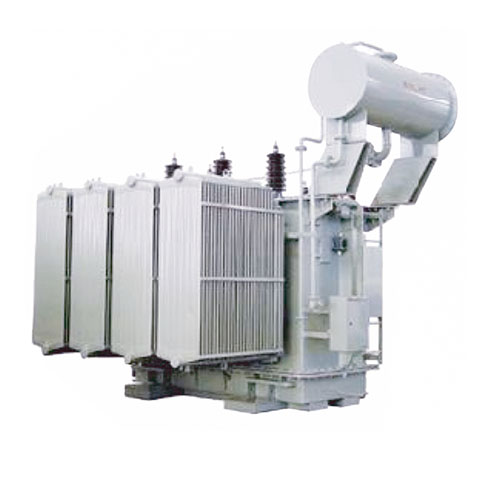

110KV三相油浸式电力变压器

110kV三相油浸式电力变压器依据国际电工委员会标准IEC60076和中华人民共和国标准GB1094制造。该系列产品具有优良的耐冲击性能、机械强度大、抗短路能力强、低局放、低噪音、低损耗、密封性能好、少维护等特点,可作为发电厂主变压器、变电站、城乡电网输变电用。产品已通过两部鉴定,2002年度监督抽查合格。

在线咨询全国热线
18053001082

产品概述:

  110kV三相油浸式电力变压器依据国际电工委员会标准IEC60076和中华人民共和国标准GB1094制造。该系列产品具有优良的耐冲击性能、机械强度大、抗短路能力强、低局放、低噪音、低损耗、密封性能好、少维护等特点,可作为发电厂主变压器、变电站、城乡电网输变电用。产品已通过两部鉴定,2002年度监督抽查合格。

产品结构:

  铁芯选用优质冷轧晶粒取向硅钢片,采用全斜无孔结构,用低磁钢板作拉板,将上、下夹件与铁芯牢固地连接成一个钢体结构,从而获得较小的空载损耗和较低的噪音。

  根据变压器容量的大小,绕组采用圆筒式、螺旋式、连续式等结构,对于110kV及以上电压等级的绕组,则采用纠结式或内屏式结构,从而有效地改善了冲击电压分布,导线采用换位导线或复合导线,以减少绕组的附加损耗,并采用计算机模拟计算电场和绕组的冲击特性,保证了绕组优良的电气特性和冲击强度,在工艺上则采用有效的措施保证其安全、可靠运行。

  变压器器身压紧结构采用整圆绝缘压板。套装工艺采用绕组整体组装,从而提高了产品的可靠性。

  油箱采用平顶钟罩式结构,箱壁焊有折板式加强铁、提高了油箱的机械强度,为了降低变压器的杂散损耗,大型变压器在油箱内壁装有磁屏蔽。

  为防止变压器在运输中产生器身位移,器身在油箱设有定位装置。采用密封式储油柜,使变压器油与大气隔离避免油受潮和老化,端部装有指针式油位计。根据变压器油重,油箱顶部装有压力释放阀,确保了产品的安全运行。

性能参数:

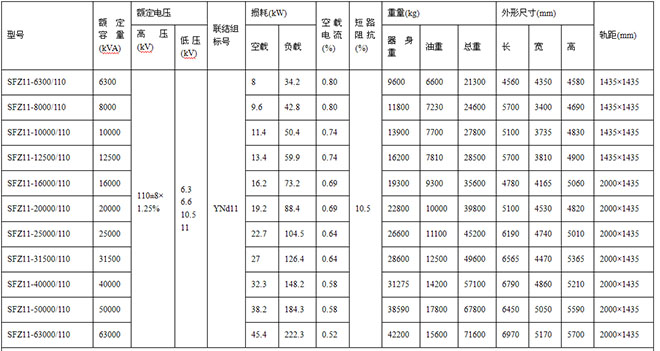

  6300kVA~63000kVA三相双绕组有载调压电力变压器

三相油浸式电力变压器参数说明

  注1:有载调压变压器,暂提供降压结构产品。

  注2:根据用户要求,可提供其他电压组合的产品。
